Przegląd norm UL, ASTM, MIL dotyczących znakowania, izolacji i instalacji przewodów

Normy i certyfikaty mają na celu zapewnienie bezpieczeństwa ludzi i mienia. Jednak znalezienie szczegółowych informacji w Internecie jest trudne, ponieważ tekst norm jest chroniony prawem autorskim. Normy można nabyć w organizacjach, które je tworzą. Celem tego przeglądu jest dostarczenie ogólnych informacji dotyczących norm i certyfikatów w dziedzinie ochrony kabli.

W Ameryce Północnej typy przewodów i procedury są często określane przez normy wydane przez niżej wymienione organizacje. Poniższe linki prowadzą do odpowiednich witryn.

• UL

Wcześniej znana jako Underwriters Laboratories, UL to amerykańska firma certyfikująca bezpieczeństwo, posiadająca biura i laboratoria badawcze na całym świecie. Amerykańska Agencja ds. Bezpieczeństwa i Higieny Pracy (OSHA) ufa tej organizacji w przeprowadzaniu testów w celu określenia charakterystyki działania produktów.
Więcej…

• UL Recognized Component

Komponent Uznany UL

To logo UL Recognized Component wskazuje, że produkt nie spełnia standardu UL, ale jest zaprojektowany do bycia częścią produktu certyfikowanego przez UL.
Więcej…

• ASTM

Dawniej znana jako American Society for Testing and Materials, ASTM ma siedzibę w Stanach Zjednoczonych, ale jest międzynarodową organizacją normalizacyjną. Istnieje ponad 12 000 norm ASTM używanych na całym świecie w różnych branżach, od zabawek po okablowanie.
Więcej…

• MIL i MS

MIL oznacza standardy wojskowe Stanów Zjednoczonych. Służą one poprawie unifikacji i kompatybilności z logistyką i innymi systemami związanymi z obronnością. Niektóre z tych norm stały się powszechne w różnych gałęziach przemysłu, ponieważ ich zgodność jest konieczna do realizacji kontraktów rządowych. Skrót MS oznacza „specyfikacje wojskowe”.
Więcej…

UL

UL224 to norma, która definiuje wymagania dla rurek izolacyjnych, które zazwyczaj mają przekrój kołowy. Składają się one w całości z wytłaczanych mieszanek, których charakterystycznymi składnikami są:

• polimery termoutwardzalne;
• elastomery;
• polimery termoplastyczne.

Wymagania tej normy obejmują również rurki termokurczliwe i rurki usieciowane. Jeśli chodzi o zastosowania, rurki z certyfikatem UL224 są przeznaczone do użytku jako część wewnętrznego okablowania urządzeń i sprzętu elektrycznego. Mogą być używane do następujących celów:
• izolacja jednego lub więcej niewystarczająco izolowanych przewodów;
• szyny zbiorcze;
• kable w silnikach elektrycznych;
• przewody w transformatorach;
• końcówki kablowe;
• małe zespoły komponentów elektronicznych.



Przy stosowaniu rurki z certyfikatem UL224 zakłada się, że nie będzie miała kontaktu z ostrymi krawędziami, narożnikami lub występami, i nie będzie rozciągana, ściskana ani wielokrotnie zginana. Nie jest również przeznaczona do stosowania tam, gdzie można użyć standardowego izolowanego przewodu specjalnie zaprojektowanego do takiego zadania.

Następujący certyfikat UL224 jest często używany dla rurek termokurczliwych: 125°C VW-1 600 Volts (E204071). Test VW-1 jest ważny. Pokazuje, że materiał rurki termokurczliwej nie przyczyni się do pożaru poprzez podtrzymywanie spalania przez dłuższy czas. (Należy zauważyć, że niepalność osłony ochronnej kabla jest często definiowana jako zdolność do zaprzestania palenia się po usunięciu źródła ciepła.)

UL94 to norma palności dla tworzyw sztucznych. Jest używana na przykład do testowania nylonowych kanałów kablowych.

Zazwyczaj certyfikat UL94 jest określany wraz z klasą palności: V-0, V-1 lub V-2. Procedura testowania jest następująca.
1. Testowane są 2 zestawy po 10 próbek, każdy dla danej grubości.
2. Po przechowywaniu przez 48 godzin w temperaturze 73,4°F (23°C) i wilgotności względnej 50%, testowanych jest 5 próbek z każdej grubości.
3. 5 próbek z każdej grubości testowanych jest po 7 dniach w temperaturze 158°F (70°C).
4. Każda próbka jest ustawiana tak, aby jej długa oś była pionowa.
5. Każda próbka jest mocowana w odległości 10 mm nad palnikiem gazowym Bunsena.
6. Następnie niebieski płomień o wysokości 20 mm jest przykładany do środka dolnej krawędzi próbki przez 10 sekund. Jeśli spalanie ustanie w ciągu 30 sekund, personel laboratorium wznawia płomień na kolejne 10 sekund.
7. Jeśli próbka kapie, cząstki mogą spadać z wysokości 300 mm na warstwę suchej chłonnej waty chirurgicznej, która jest umieszczona poniżej.

Wyniki interpretuje się następująco.

Wszystkie klasy	Po każdym przyłożeniu płomienia, próbki nie mogą palić się płomieniem przez dłużej niż 10 sekund.
V-0	Całkowity czas palenia się płomieniem nie może przekroczyć 50 sekund dla 10 przyłożeń płomienia dla każdego zestawu 5 próbek.
V-1 V-2	Całkowity czas palenia się płomieniem nie może przekroczyć 250 sekund dla 10 przyłożeń płomienia dla każdego zestawu 5 próbek.
Wszystkie klasy	Próbki nie mogą palić się płomieniem ani tlić się aż do zacisku mocującego.

Poniżej przedstawiono różnice między klasami palności.

V-0	Próbki nie mogą wytwarzać kropel płonących cząstek, które zapalają suchą watę chirurgiczną. Nie mogą też podtrzymywać tlącego się spalania trwającego dłużej niż 30 sekund po drugim usunięciu płomienia palnika.
V-1	Próbki nie mogą wytwarzać kropel płonących cząstek, które zapalają suchą watę chirurgiczną. Nie mogą też podtrzymywać tlącego się spalania trwającego dłużej niż 60 sekund po drugim usunięciu płomienia palnika.
V-2	Próbki mogą wytwarzać krople płonących cząstek, które zapalają suchą watę chirurgiczną. Mogą również podtrzymywać tlące się spalanie trwające dłużej niż 60 sekund po drugim usunięciu płomienia palnika.

Komponent Uznany UL (UL Recognized Component)

Dla Komponentów Uznanych UL przewidziane jest specjalne logo. Komponenty te nie są produktem końcowym gotowym do instalacji na miejscu, ale zostaną zainstalowane w innym urządzeniu. A logo certyfikatu UL zostanie umieszczone na tym produkcie końcowym.

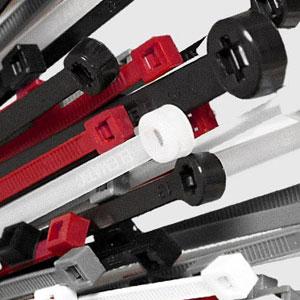

Przykładowo, opaska kablowa może mieć klasę palności UL94 V-2, ale cały produkt może być Komponentem Uznanym. Oznacza to, że nadaje się do użytku wewnątrz większego produktu certyfikowanego przez UL.

ASTM

ASTM D4066 obejmuje materiały nylonowe odpowiednie do formowania wtryskowego i wytłaczania. Jest zatwierdzona przez Departament Obrony USA. Materiały te muszą spełniać wymagania normy dotyczące gęstości, wytrzymałości na rozciąganie, odporności na uderzenia mechaniczne i odporności na ciepło.

MIL i MS

Norma MIL-M-20693 ma zastosowanie do materiałów, w szczególności formowanego plastiku wykonanego z wytrzymałego nylonu, używanego do zastosowań ogólnych, odpornych na warunki atmosferyczne i dielektrycznych.

MS-25281 jest również normą wojskową, ale jest bardziej specyficzna dla elementów mocujących, w tym opasek kablowych i zacisków.
Inną normą wojskową jest MIL-S-23190E, która obejmuje elementy plastikowe i metalowe, a także urządzenia do wiązania i podtrzymywania kabli, zespołów kablowych i przewodów w sprzęcie elektrycznym, elektronicznym i komunikacyjnym.
MS-3367 zawiera specyfikacje dotyczące opasek kablowych.
