Laidų Žymėjimas, Kabelių Markiravimas
Laidų ir kabelių žymėjimo sprendimai.

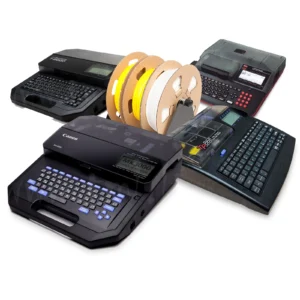

Laidų ir kabelių markiravimo spausdintuvai
• Produktyviausi kabeliniai spausdintuvai – Canon M-1 Pro V, Partex Promark T-1000.
• Vidutinio našumo spausdintuvai kabeliams žymėti – Supvan T-80E, Canon M-1 STDIII, MAX Letatwin LM-550.
• Mažai gamybai – L-Mark LK-330, LK-360.
KABELIŲ PYNIŲ IR RINKINIŲ MARKIRAVIMAS
Didelio skersmens pynių ir kabelių rinkinių žymėjimas.
Pynių ir rinkinių ženklinimo bendrieji reikalavimai
• Atsparumas eksploatacijos sąlygoms – atsparumas karščiui, didelis mechaninis stiprumas ir ilgaamžiškumas, atsparumas degalams, tepalams ir kitoms agresyvioms medžiagoms.
• Pramoniniai reikalavimai – degimo sustabdymas, halogenų nebuvimas. Atitikimas tarptautiniams standartams ir normatyvams (RoHS, REACH, UL, Boeing specifikacijos).
• Automatinis ir pusiau automatinis žymėjimas didelės apimties gamybai.
Specialūs reikalavimai įvairiuose surinkimo etapuose
| Surinkimo etapas | Žymėjimo užduotis | Reikalavimai | Ženklinimo metodas ir turinys | Informacijos užnešimo metodas |
|---|---|---|---|---|
| Kabelių, laidų ir kitų elementų paruošimas surinkimui | Laikinas surinkimo žymėjimas | • Lengvas pašalinimas • Ekonomiškumas • Atsparumas technologiniams procesams |
• Lipnios juostos ir vėliavėlės iš popieriaus ar plėvelės su perforacija • Brūkšniniai ir 2D kodai sekimo sistemoms |
• Terminio pernešimo spausdintuvas |
| Pynių surinkimas | Nuolatinis laido žymėjimas | • Ilgaamžiškumas
• Atsparumas eksploatacijai |
• Žymos • Juostos ir vėliavėlės • PVC kembrikai • Termosusitraukiantys žymekliai • Savilaminuojantys žymekliai |
• Terminio pernešimo spausdintuvas • Kabelių žymėjimo spausdintuvas |
| Kokybės kontrolė | Kontrolieriaus ir montuotojo žyma | • Susinaikinimas, matomi pasikeitimai nuimant • Mažas dydis |
• Plombos-etiketės | • Tušinukas • Paruoštų plombų užsakymas • Terminio pernešimo spausdintuvas |
| Baigiamasis pynių ženklinimas | Produkto pavadinimas, gamintojas, išleidimo data, serijos numeris ir t. t. | • Didelis pateikiamos informacijos masyvas
• Atsparumas eksploatacijai |
• Didelio ploto vėliavėlės | • Terminio pernešimo spausdintuvas |
| Pakuotės žymėjimas | • Didelis pateikiamos informacijos masyvas • Ekonomiškumas |
• Etiketės iš popieriaus ir ekonominių plėvelių | • Terminio pernešimo spausdintuvas |
